В актуальной версии системы проектирования автомобильных дорог IndorCAD продольные и поперечные водоотводные лотки теперь можно расставлять автоматически. Узнайте, как просто использовать эту функцию!

Чтобы включить автоматическую расстановку лотков, перейдите на вкладку Обустройство > Продольные лотки > Автоматическая расстановка.

При автоматической расстановке продольных лотков учитываются параметры, рекомендованные ГОСТ 59611–2021 «Дороги автомобильные общего пользования. Система водоотвода. Требования к проектированию»:

• высота насыпи дороги;
• продольный уклон;
• радиусы вогнутых кривых продольного профиля.

Также можно автоматически расставить поперечные водосбросы. Поперечный лоток всегда устанавливается в самой низкой точке продольного профиля. Расположение других водосбросов рассчитывается относительно этой точки с учётом минимального расстояния между лотками.

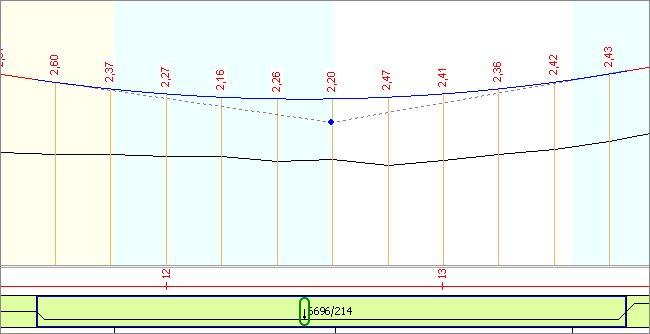

Низшая точка вогнутой кривой, в которой размещается поперечный лоток

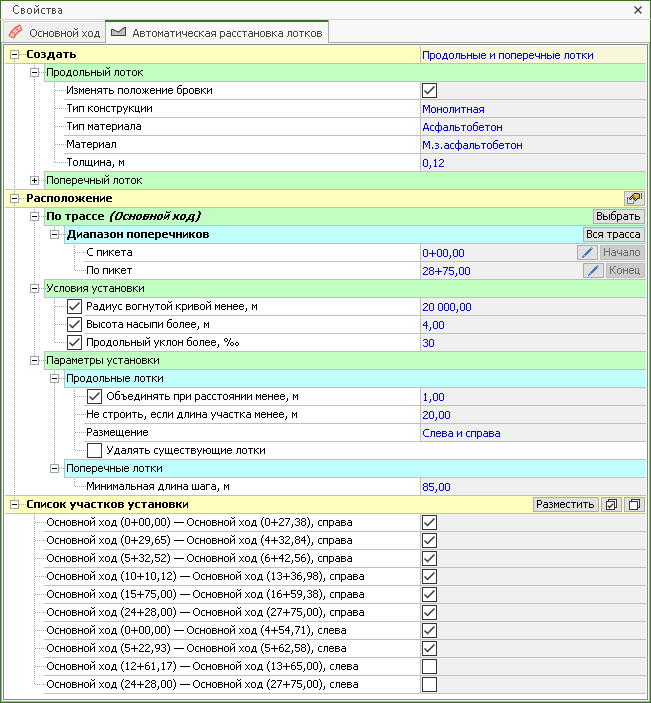

При настройке параметров авторасстановки на плане подсвечиваются участки размещения продольных лотков и обозначаются места установки поперечных водосбросов. Вы можете оценить их расположение и затем добавить лотки в проект.

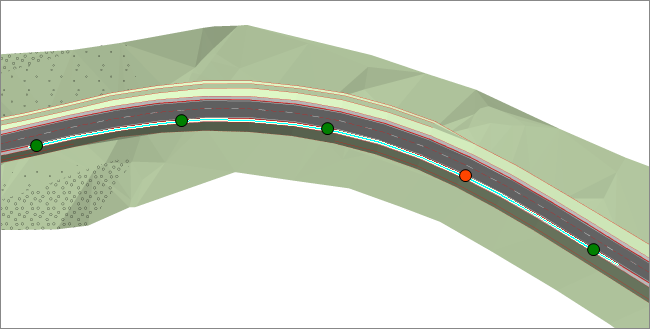

Голубым цветом обозначены участки размещения продольных лотков, точками — места установки водосбросов; красным цветом на плане обозначается водосброс в низшей точке профиля
