Как в IndorCAD создавать прикромочные и телескопические лотки для отвода воды с проезжей части — смотрите видео!

Один из инструментов для решения задачи отвода воды с проезжей части — прикромочные (продольные) и телескопические (поперечные) лотки. В актуальной версии IndorCAD Road и IndorCAD BIM есть специальный режим создания лотков, который включается кнопкой Продольные лотки на вкладке Обустройство.

Новый инструмент позволяет:

• расставить продольные и поперечные лотки на плане;
• автоматически скорректировать проектную поверхность при размещении продольных лотков;
• автоматически скорректировать объёмы дорожной одежды и земляных работ с учётом продольных лотков;
• установить конструкцию поперечных лотков в зависимости от проектной поверхности;
• динамически скорректировать конструкцию поперечных лотков при изменении их местоположения;
• встроить продольные и поперечные лотки в трёхмерную модель автомобильной дороги;
• сформировать ведомости по продольным и поперечным лоткам;
• экспортировать продольные и поперечные лотки в формат IFC для сборки сводной информационной модели.

Узнайте, как воспользоваться этими возможностями!

Продольные лотки создаются в проектах по тому же принципу, что и линейные объекты инженерного обустройства: дорожные ограждения, шумозащитные экраны и пр. На плане обозначаются границы продольного лотка, а сам лоток строится вдоль кромки, повторяя её геометрию.

При этом продольные лотки являются полноценным объектом не только плана, но и поперечного профиля. Они корректируют объёмы дорожной одежды и земляных работ и модифицируют проектную поверхность.

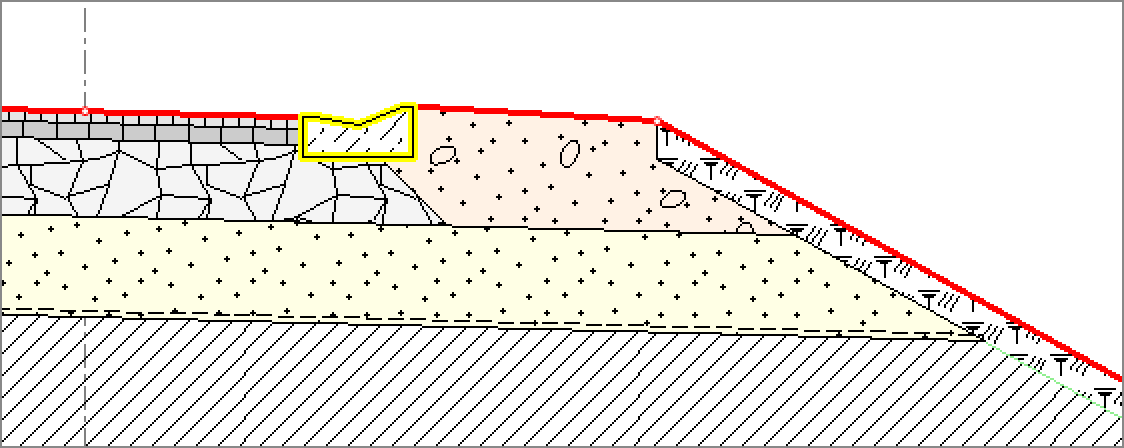

Лотки учитываются в объёмах дорожной одежды и земляных работ, модифицируют проектную поверхность.

Телескопические лотки также создаются в режиме продольных лотков. Конструкция поперечных лотков формируется автоматически в зависимости от параметров трассы на конкретном участке: устанавливаются отгоны водосброса, определяется необходимое количество блоков Б-6, подбирается подходящий вариант гасителя.

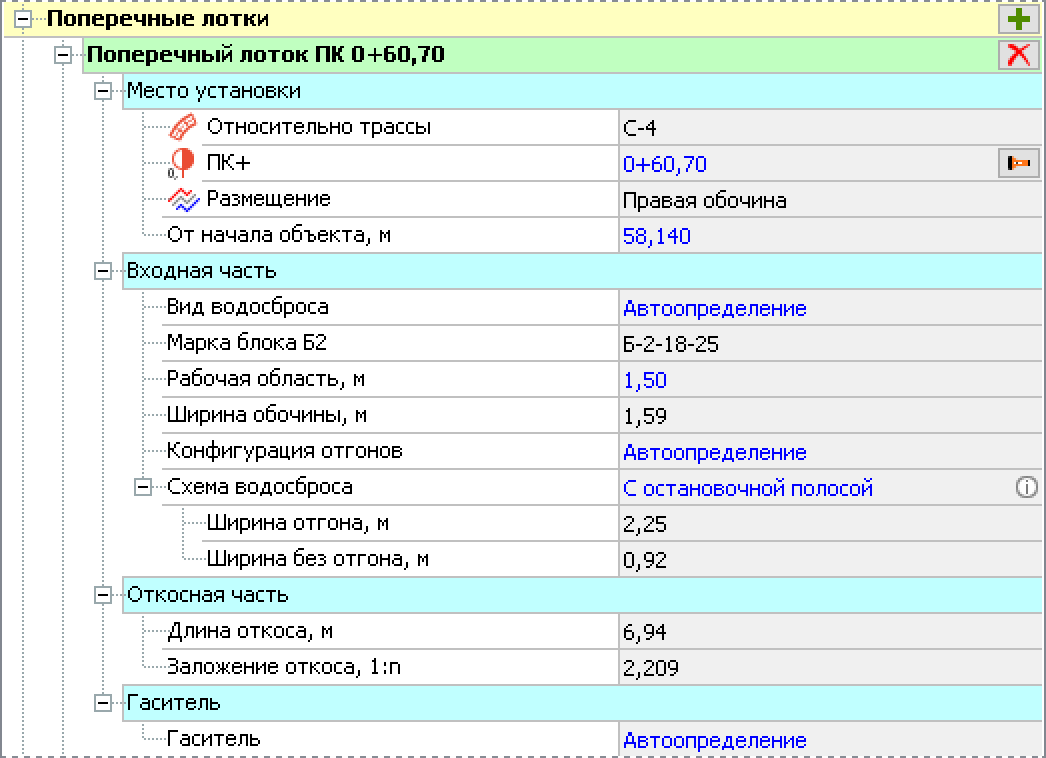

Конструкция поперечных лотков формируется автоматически в зависимости от параметров трассы.

И продольные, и поперечные лотки автоматически встраиваются в трёхмерную модель автомобильной дороги. Это позволяет сэкономить усилия при формировании BIM-модели проекта.

Видеоурок по моделированию откосных и прикромочных лотков в IndorCAD:

Со следующим выпуском обновлений IndorCAD появится автоматическая расстановка лотков. Следите за нашими новостями!
