Поперечные лотки в IndorCAD теперь — отдельный объект! Оцените удобство работы с ними и новые возможности: моделирование водоотвода от бортовых камней и колодцев ливневой канализации.

Чтобы включить режим создания поперечных лотков, перейдите на вкладку Обустройство. Лоток можно разместить в границах бортовых камней, прикромочных лотков, а также использовать как отдельный объект и  установить в произвольном месте на откосе.

Cистема автоматически подбирает конструкцию лотка, определяя:

• конфигурацию водосброса,
• раскладку блоков телескопической части,
• тип гасителя.

Для более детальной настройки можно задать параметры лотка вручную, например определить марку блоков (Б-6 или Б-7). Это позволяет подстроить конструкцию под конкретные условия.

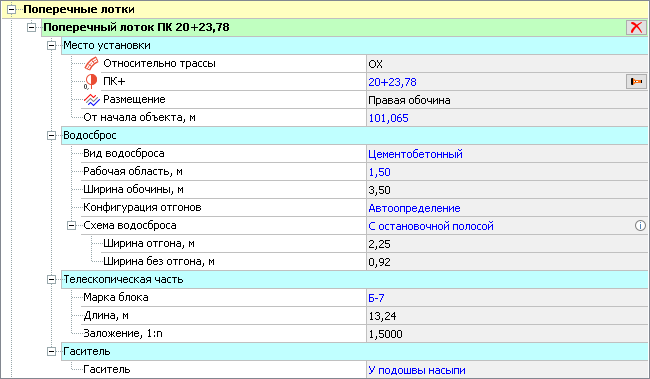

Параметры поперечного лотка в составе бортового камня

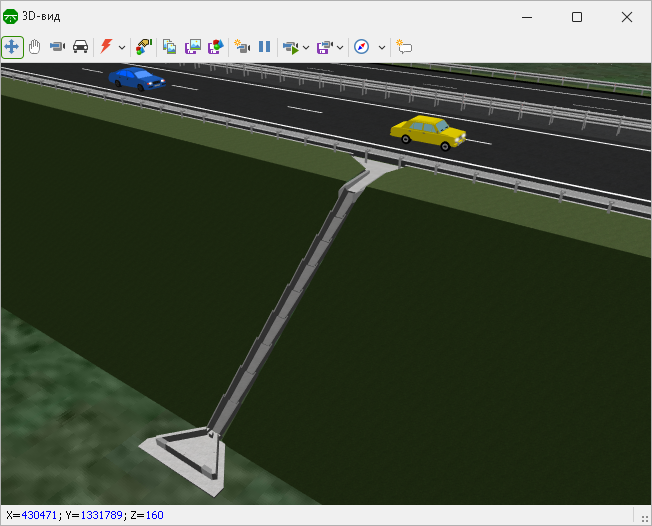

Поперечный лоток из блоков Б-7

Интеграция поперечных лотков с инженерными сетямим — одна из важных особенностей нового инструмента. Благодаря ей в IndorCAD можно легко реализовать схему водоотвода с разделительной полосы или укрепительной полосы на основе альбома типовых проектных решений 503-09-7.84.

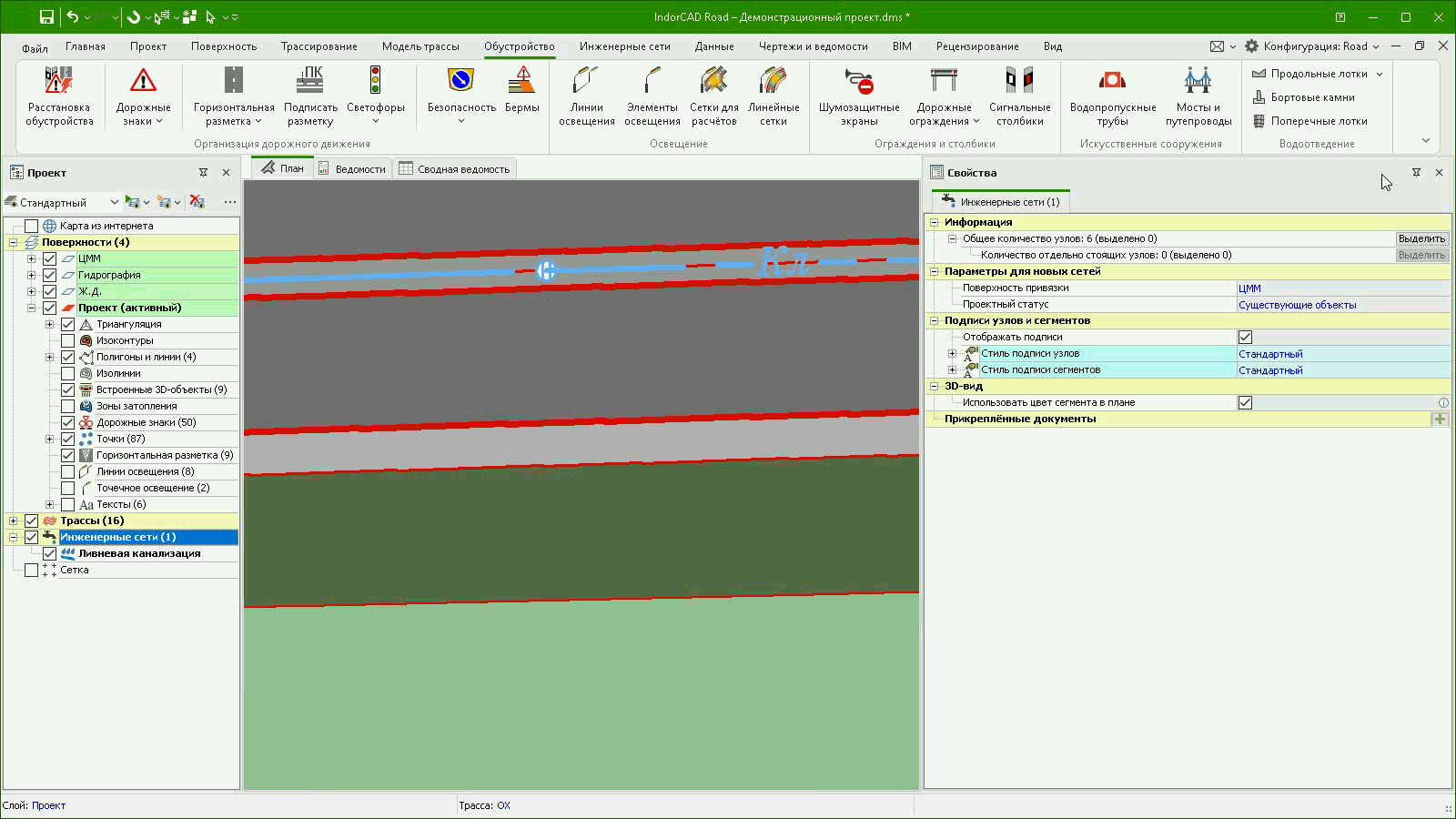

Как это работает: просто соединим водоприёмный колодец с поперечным лотком участком инженерной сети.

Привязка трубы к лотку по высоте и координатам выполняется автоматически, при этом:

• исключаются ошибки;
• ускоряется процесс проектирования.
