Рассказываем, как будет быстрее получать адресные ведомости по техническим средствам организации дорожного движения в обновлённой системе IndorTrafficPlan.

При проектировании ОДД в системе IndorTrafficPlan учёт объектов и объёмов работ ведётся автоматически и итоговые документы можно получать в один клик.

Чтобы ведомости, формируемые в IndorTrafficPlan, более точно соответствовали действующим нормативам, мы реализовали ряд улучшений. Они станут доступны с первым в 2023 году обновлением системы.

Формируем ведомости по Правилам подготовки документации из Приказа № 274

По правилам Приказа Минтранса России от 30.07.2020 г. № 274 документация по организации дорожного движения должна включать 15 адресных ведомостей. Правила регламентируют перечень и порядок описания ТСОДД. Обновлённый IndorTrafficPlan эти правила будет соблюдать точнее.

Так, мы упорядочили список обязательных ведомостей — теперь они выгружаются по установленному в Приказе порядку. Это поможет сократить время компоновки и оформления итогового документа ПОДД.

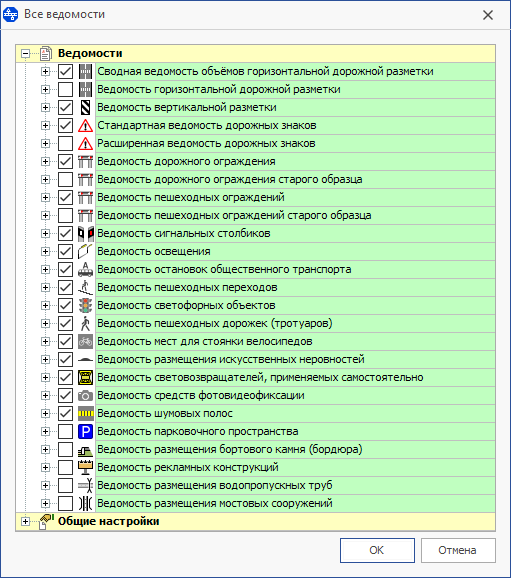

Сформировать все ведомости можно в один клик.
Для этого перейдите: Данные > Отчёты и ведомости > Ведомости > Все ведомости

Расширяем список дополнительных ведомостей

В конце списка приводятся дополнительные ведомости. Они не указаны в Правилах, но часто требуются заказчикам.

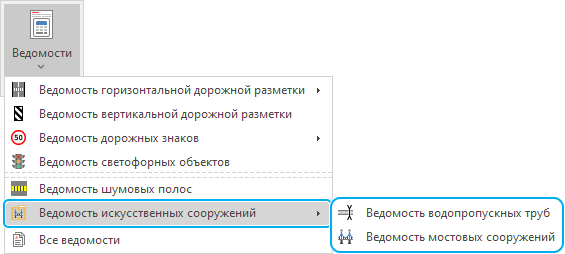

Этот список мы расширили ведомостями по искусственным сооружениям и шумозащитным экранам.

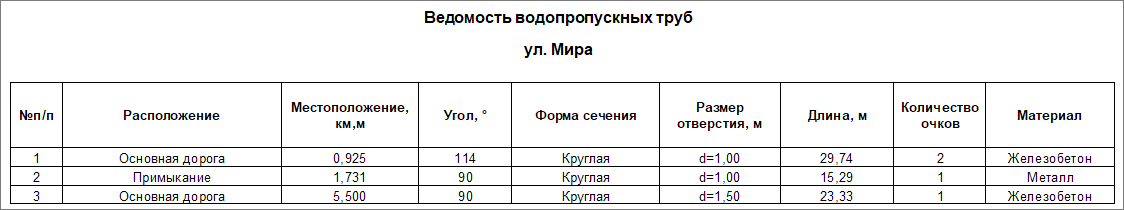

Ведомость водопропускных труб содержит местоположение трубы на дороге, угол пересечения с осью дороги, форму сечения, размер отверстия, длину трубы с оголовками, количество отверстий и материал

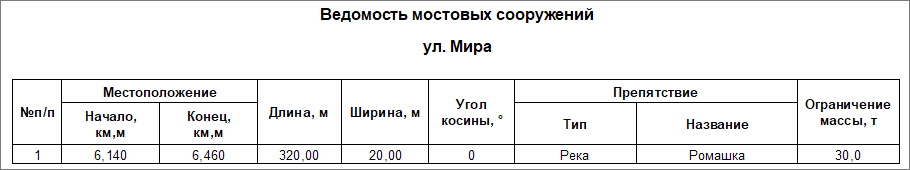

Ведомость мостовых сооружений показывает начальный и конечный километр сооружения, длину и ширину, угол косины, тип и названия препятствий, ограничение массы на сооружении

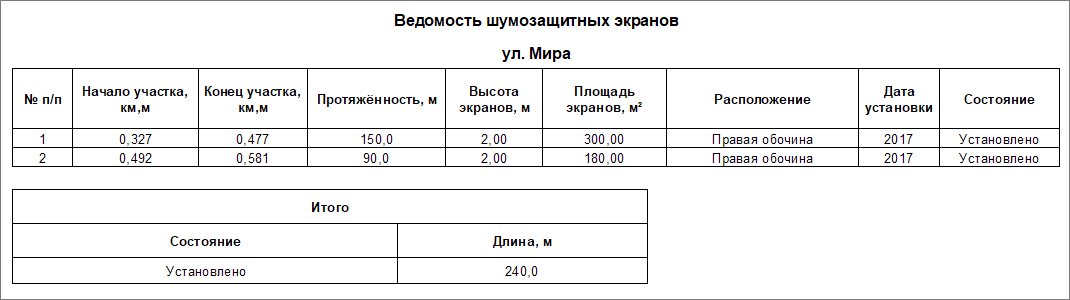

Ведомость по новым в IndorTrafficPlan объектам — шумозащитным экранам

Выводим итоговые ведомости по всем дорогам в проекте или отдельно по каждой из  них

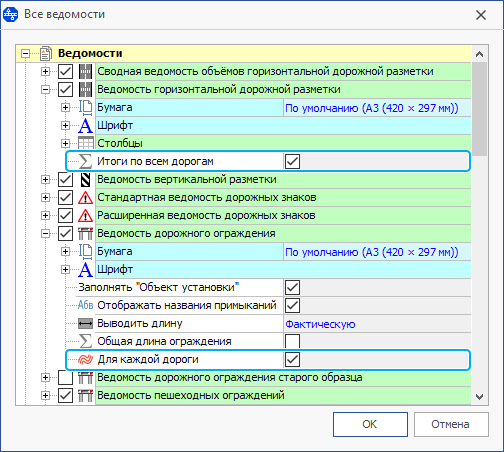

Рассчитать объём материалов и вывести по ним итоговые ведомости можно сразу на всю улично-дорожную сеть или на отдельно взятые дороги

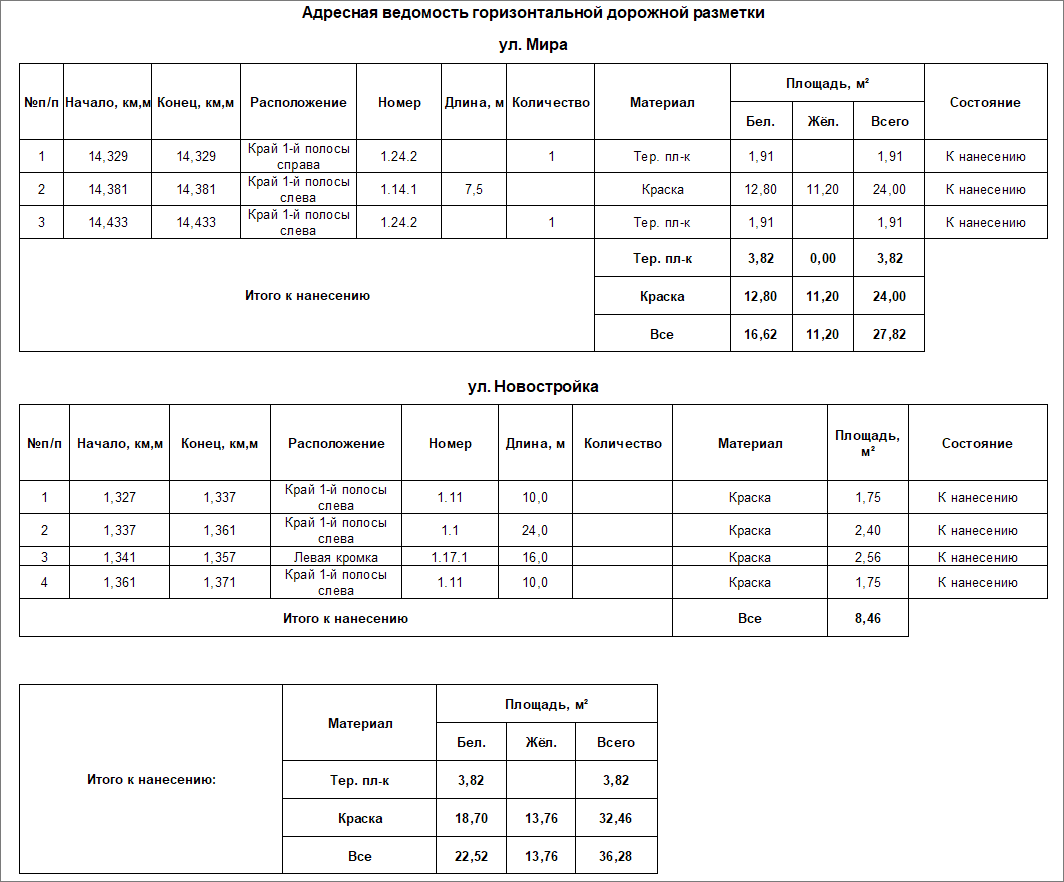

Пример ведомости горизонтальной разметки с объёмами по отдельным дорогам и сводный расчёт

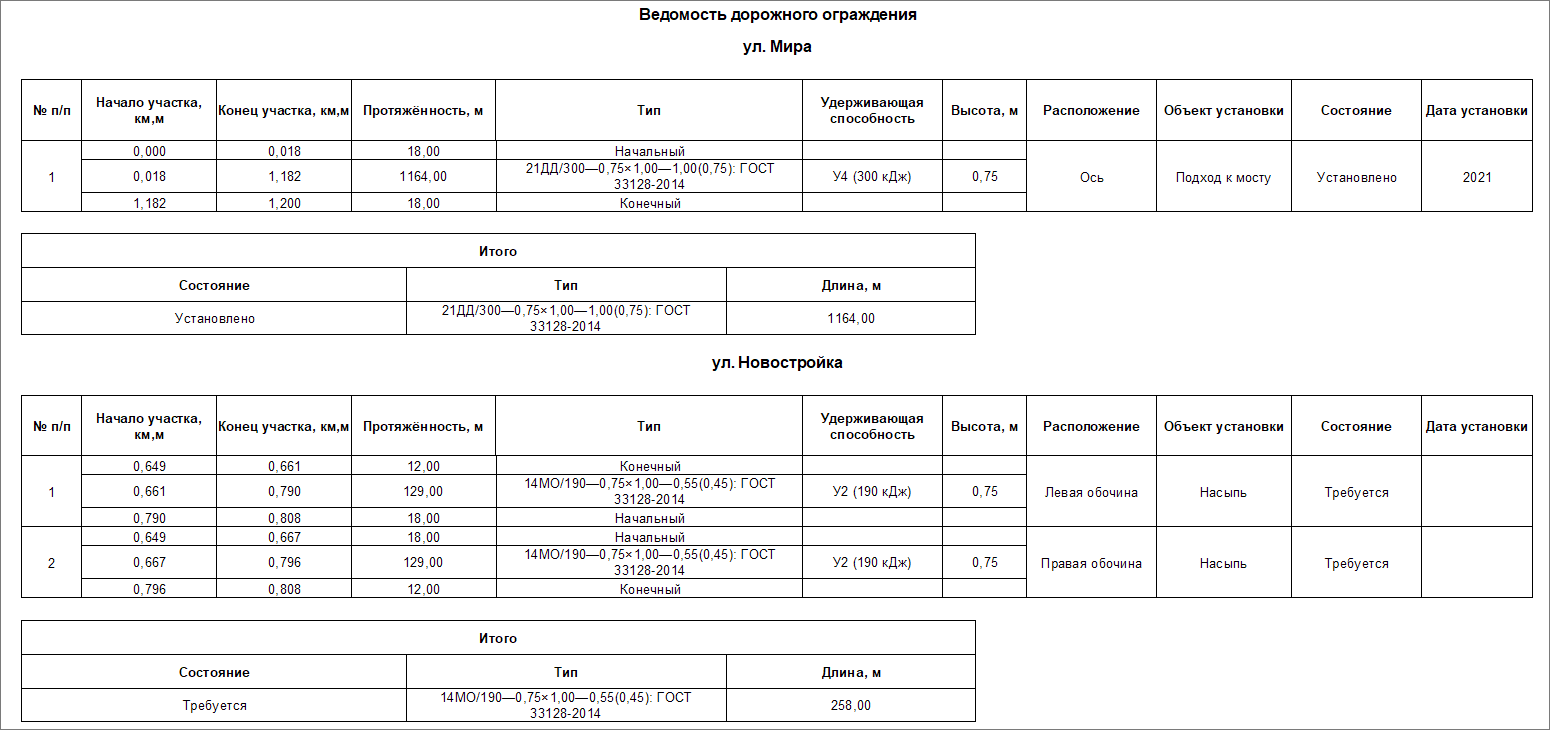

Пример ведомости дорожного ограждения с объёмами только по отдельным дорогам

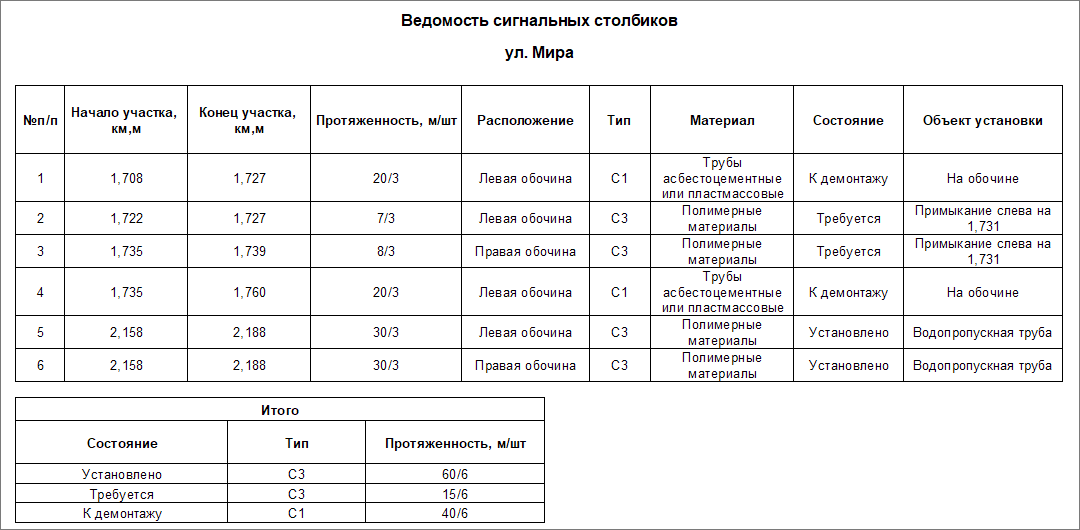

Возможность считать материалы по отдельным дорогам и суммарно по всем дорогам в проекте реализована также для сигнальных столбиков, пешеходных ограждений, линий освещения.

Совершенствуем оформление ведомостей

Шрифт можно применять по своему выбору

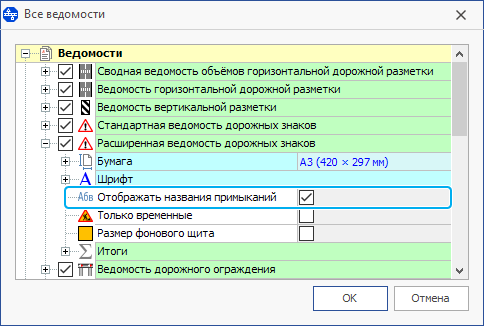

Названия примыканий можно скрывать

Для объектов на примыканиях можно отключить отображение названий примыканий в ведомости. На чертеже при этом все нужные подписи сохранятся.

Состояния объектов можно выделять

ТСОДД и элементы обустройства дороги можно группировать по состояниям — существующие, демонтируемые, проектируемые.

В обновлённом IndorTrafficPlan учёт объектов в разных состояниях станет более наглядным во всех ведомостях.

Дополнительно получить представление о формировании ведомостей в IndorTrafficPlan поможет видеоурок из курса обучения по работе с системой.

Экономьте время на формировании ведомостей с IndorTrafficPlan!
